電源がない現場の電動バルブ操作を実現します
現場技術者が開発した、電池駆動の電動弁制御システム

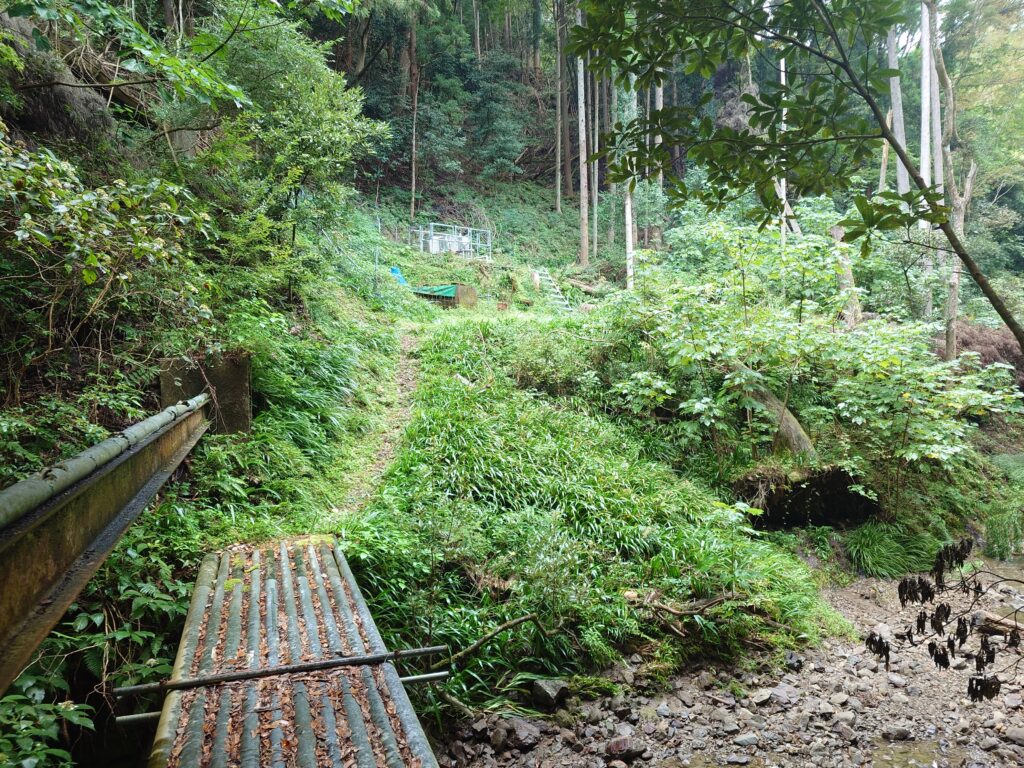

バルブ操作のために定期的に現場に通ってませんか？
- 雨で足元が悪くても、責任感・義務感で面倒なバルブ操作を続けていませんか？

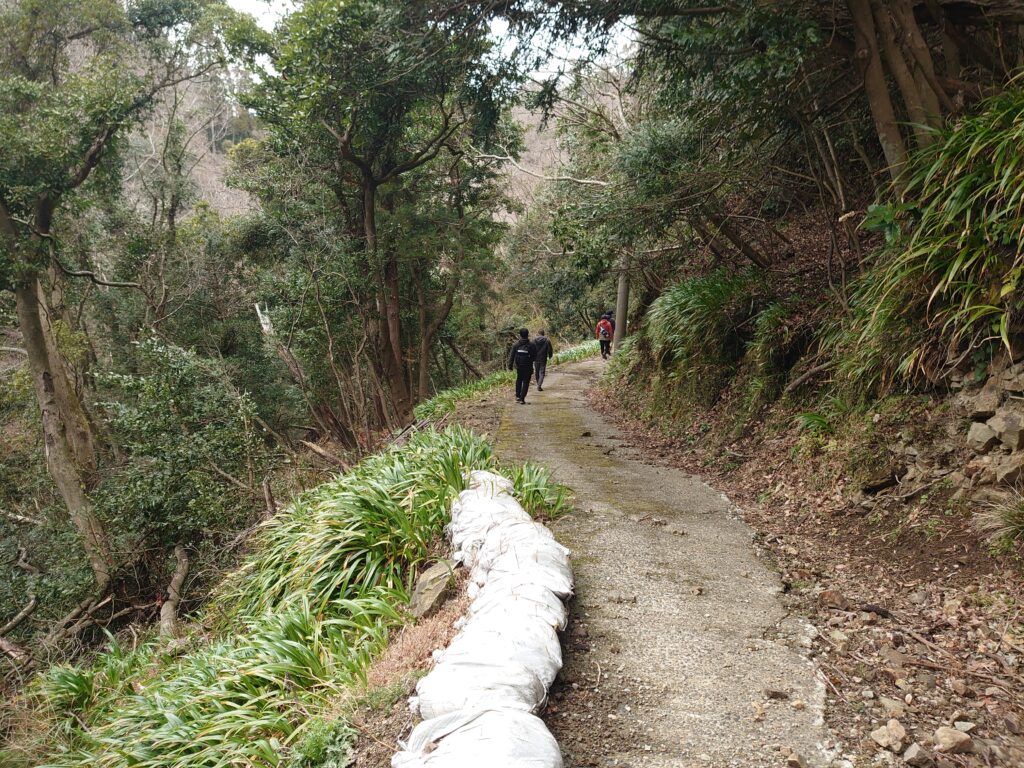

- 片道30分のメンテでも、その日のバルブ操作のため、別の予定をあきらめていませんか？
- バルブ操作のことが時々気になり、集中力が途切れてしまうことがありませんか？
- 遠方や高所のバルブ操作を自動化しませんか？
- 処理面では3日間に1回の操作がベストだけど、管理費がかかるという理由で1週間に1回の操作に妥協していたりしませんか？
もしバルブの開閉操作のためだけに現場に行くのであれば、新開発の制御装置にまかせることで、本来やるべき作業に集中できます！
煩雑な弁開閉操作を「VALCON」がかわりに実施します！
VALCONの特徴
■ 電源も電波も不要。山奥の弁を自動化
- 電動弁の開閉動作を電池で賄うので、公共の電気がない場所でも弁制御の自動化ができます
- 弁を動かす電源も本体から供給。携帯電話の電波も届かない現場で、設定したスケジュールどおりに動作します
- 公共電力・制御盤に接続しないため、サージ電流による電動弁や本体の故障が起きにくくなります
■ 既存の制御盤を改造せずに自動化
- 電気がある場所でも、既存の制御盤を改造することなく、対象の電動弁だけを自動化できます
- A接点・B接点どちらの接点にも対応（通常閉の弁を開ける／通常開の弁を閉める、両方可）
■ 1台で最大3台の電動弁を個別制御
- 1つのVALCONで、10m以内の3台の電動ボール弁を個別に設定できます
- 設定例：「毎週水曜13時に開3分→閉」「4日おきに朝7時に閉1分→開」「45日おきに15時に開3分→閉」
- ※2台以上の同時刻動作はできません（重なる場合は優先順位に従って動作します）
■ 屋外・過酷な水質でも
- 防塵防水IP65で屋外設置に対応（直射日光を避ける遮光環境を推奨）
- 濁質・SSの多い水でも弁の開閉が可能
- 電池は1年に1回の交換でOK
■ 制御対象（お客様にご用意いただくもの）
- KITZ ED-12シリーズ（口径8A～50A（1/4B～2B））は別途ご用意いただく必要があります（弊社で販売も可能）
- 口径65A以上のKITZ KELMO EXシリーズ対応のVALCON-2はお問い合わせください
- KITZ以外でも動作電圧DC12Vなら制御可能か確認します（メーカー名・型式をお知らせください）
画像はイメージ図です。細かい点で実際と異なる場合がございます

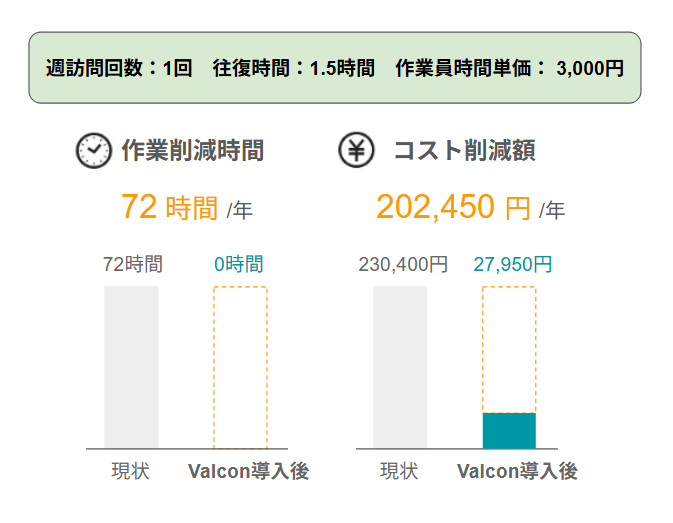

VALCONをご導入いただけることで、
どのくらい業務時間やコストを削減できるのかシミュレーションいただけます
製品パンフレット（PDF）

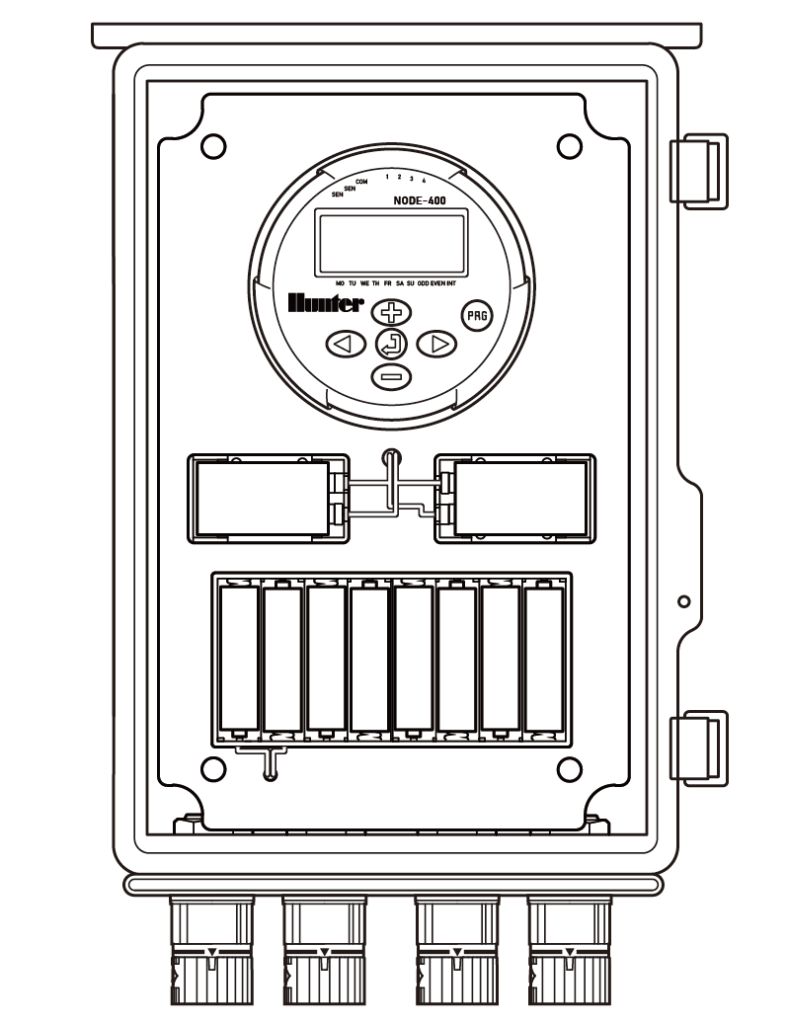

2つのスケジュールタイプを選べる電池式電動弁コントローラの全体像
バルブ操作がなくなると、業務はこう変わります
VALCON設置のための３STEP
大掛かりな電気工事や配管の引き直しは不要。
市販の単３電池で約1年稼働し、確実なタイマー制御を実現します。
STEP

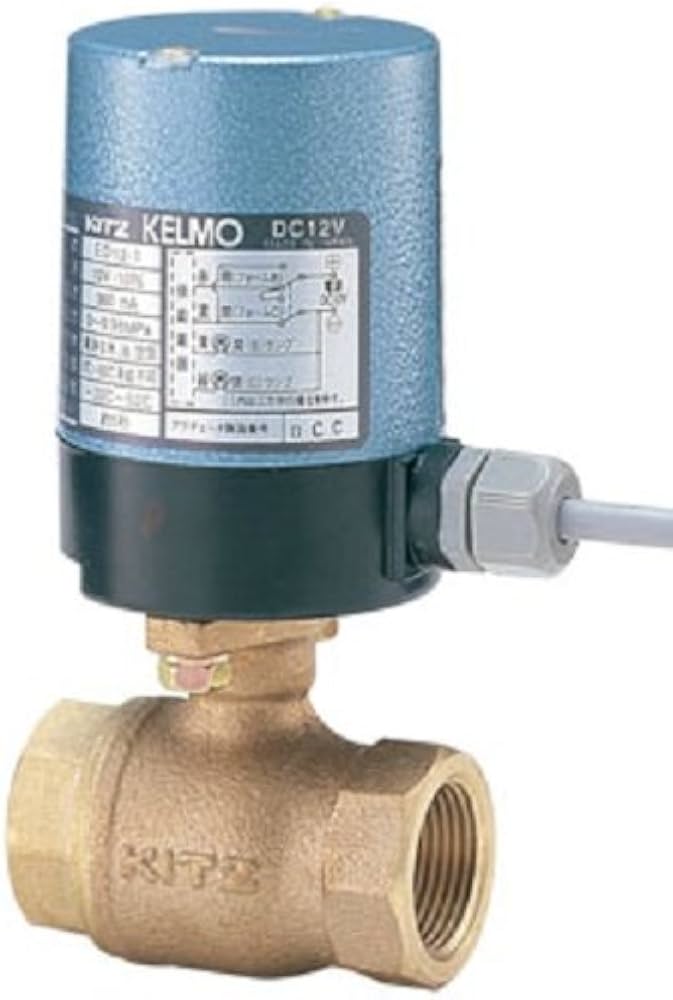

既存の手動弁を「KITZ 12V電動ボール弁」に変更します
KITZ ED-12シリーズ（8A～50A（1/4B～2B））の中から既存の配管口径サイズに合った弁を選定いただき、手動弁からKITZ ED-12シリーズ（12V専用電動弁）にお取替えください
STEP

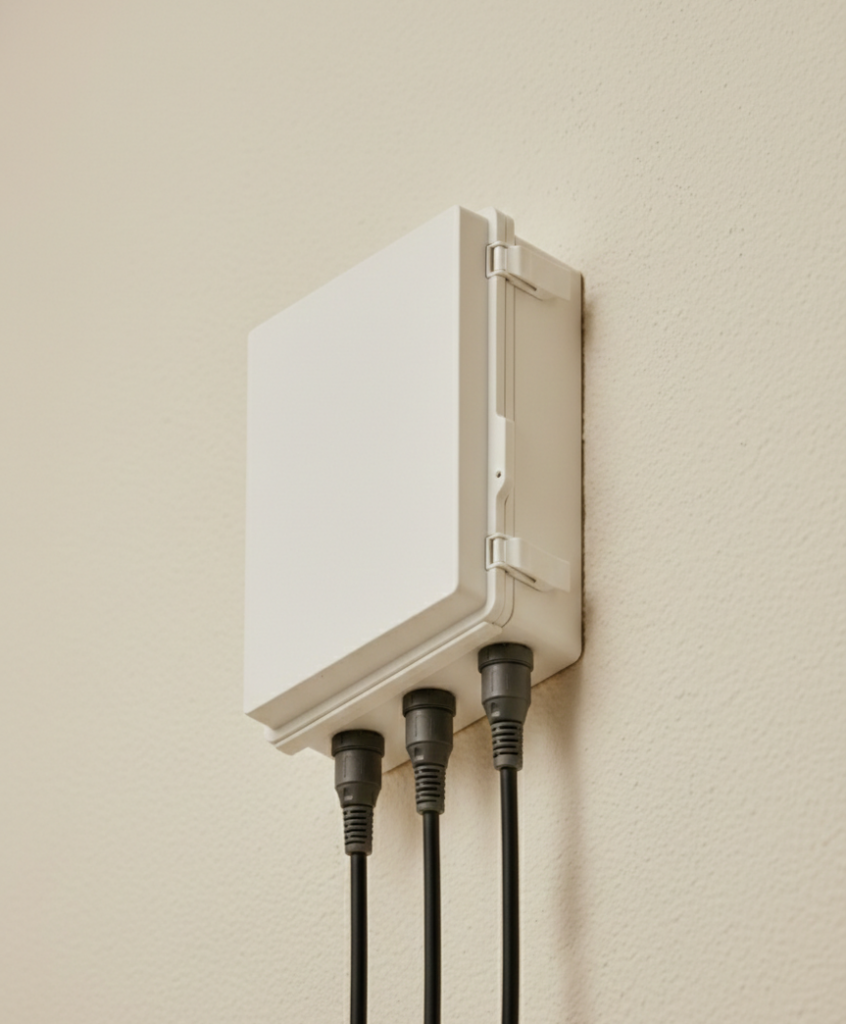

電動ボール弁の近くに、「VALCON」を設置し、電動ボール弁を接続します
電動ボール弁の近く（最大10m以内）にVALCONを設置し、電動弁とVALCONを接続します
- VALCON1台で、最大3台までの電動ボール弁を制御可能です
- 壁面取付もしくはポール取付に対応しています
- 電動弁のケーブルに取り付ける専用コネクタをご用意しています
STEP
電池を入れプログラム設定の後、自動運転を実行します
- 電動ボール弁に「開」もしくは「閉」動作をさせたいスケジュール設定を行います
- 毎週火曜日の10時に3分開、3日おきに5分閉などの設定が可能です
- 3台の電動ボール弁を一連で操作することも、個別に操作時間を分単位で設定することも可能です
注意・留意事項
- 1年に1回の電池交換（電池代約1,000円/年）は必ず実施ください
- 電池交換を忘れ、万が一電池切れとなった場合、電動弁の状態は電池が切れた時の状態を維持します
- 電動弁は手動でも開閉操作が可能ですが、モンキーレンチやペンチなどの工具が必要です
- 自動運転中は、手動操作ができない仕様となっています
- 本製品は防水仕様ですが蓋を閉じた状態であり、プログラム設定・電池交換など蓋を開けての作業は内部が雨に濡れないよう注意して実施いただくか、天候の良い日に改めてご実施ください。内部の水濡れによる故障は保証の対象外となり、万が一故障した場合は有償対応となります。
ご提供価格について
Valcon ver-1 (最大30日タイプ） 直販価格：238,000円（税別）／台
Valcon ver-2 (最大180日タイプ） 直販価格：288,000円（税別）／台
- 3台以上のご購入をご検討の場合は、別途お見積りいたします。
- KITZ ED-12以外の電動弁の場合、動作電圧がDC12Vであれば制御可能かどうか確認いたしますので、メーカー名・型式などをお知らせください。
ご購入の流れ
STEP
「お問い合わせ」から、必要なVALCONの数量をお知らせください
STEP
納期や注意事項をお伝えします。ご確認いただき指定口座にご入金をお願いします。
STEP
VALCONは受注生産となります。お支払い完了後に生産を開始しご希望の納品場所まで送付いたします。
VALCONの仕様
| 項目 | 内容 |
|---|---|
| 製品名 | 電池式電動ボール弁制御装置 |
| 商品名 | VALCON |
| 制御対象 | KITZ12V電動ボール弁（ED-12型）8A～50A（1/4B～2B） |
| 接続数 | 最大3台接続。2台以上の同時刻制御は不可能です。時間をずらして3台個別に制御可能です。 |
| 動作時の弁状態 | 開、閉どちらでも設定可能 |
| 弁動作方法 | 自動/マニュアル |
| スケジュール設定 | 曜日指定/日数間隔指定、時刻指定 |
| 設定例 | 毎週水曜日13:00から3分間「開」、10日おきに朝9：00から5分間「閉」 |
| 防水性能 | IP65（屋外使用可） *直射日光を避けるための遮光環境確保を推奨 |
| 電源 | 制御電源：アルカリ乾電池（9V角型 x 2個） バルブ操作電源：アルカリ乾電池/充電式ニッケル水素電池（単3電池 x 8本） |
| 電気交換周期 | 1年間に1回交換が必須 |
| 使用温度条件 | 0℃～40℃ |
| サイズ | 210 x 305 x 301 mm |
| 重量 | 約2,000g ※電池装着時（1,750g※電池を含まないとき） |
| 設置方法 | 壁面取付、ポール取付 |
| 付属品 | 電動弁ケーブル用コネクタ（本体接続用）3個 取扱説明書、保証書、検査証 |
| オプション品 | ・壁固定用金具（別途、ビス等が必要）：700円（税別） ・ポール固定部材：3,900円（税別） ・固定用支持ポール（ステンレス製）：45,500円（税別） |
| 保証期間 | 購入時から1年間 |
